Instalación Mini
La cerradura inteligente de tamaño de una tarjeta de crédito

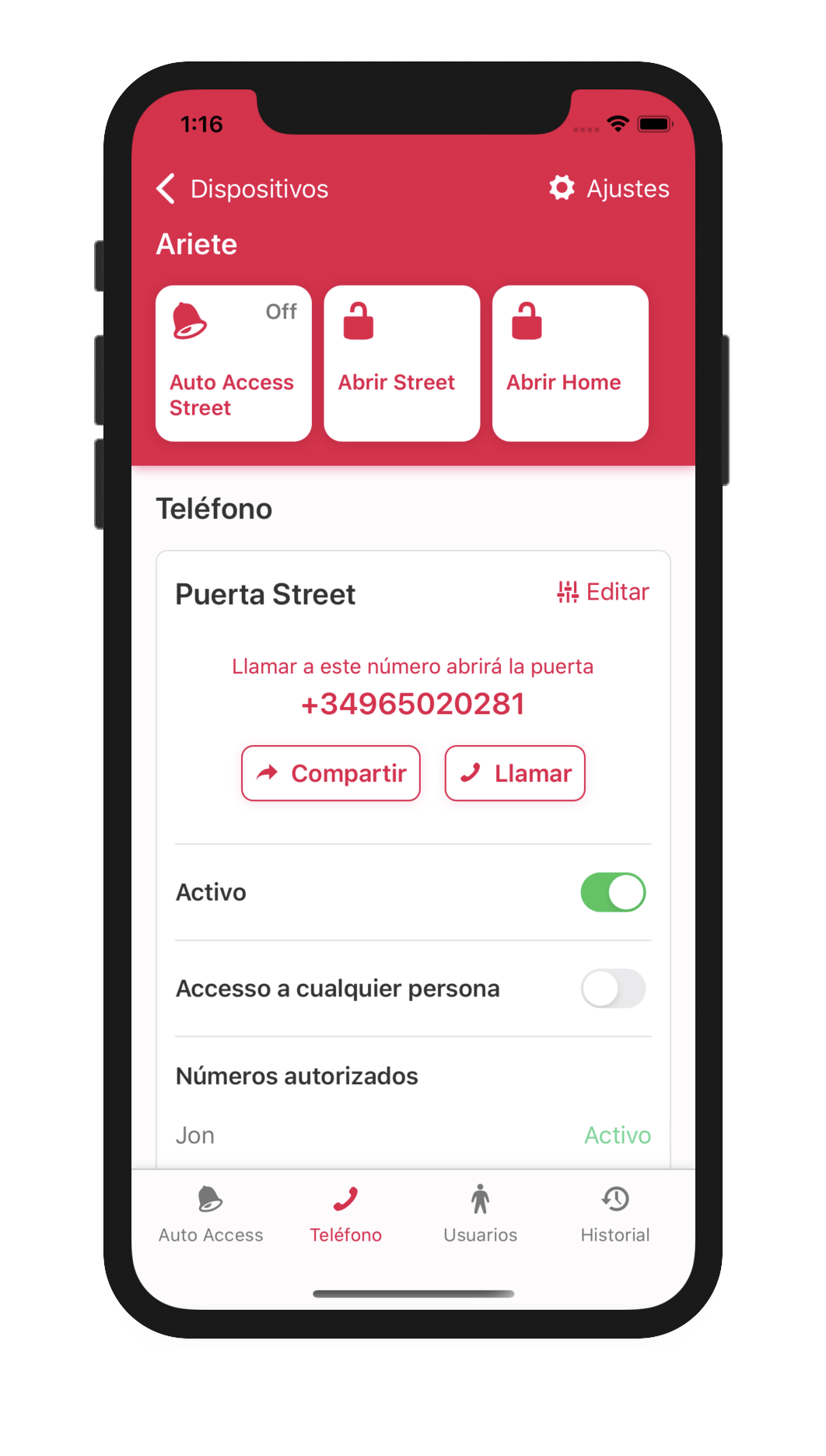

Raixer Mini conecta hasta dos puertas a internet. Te permite abrirlas a distancia o autorizar accesos temporales. Desde la app, puedes saber quién, cuándo y cómo se abrieron. Sirve para el portal y la vivienda.
¿Qué es el control de accesos?
Para conectar el Raixer Mini al telefonillo necesitarás:
- Tu Raixer Mini y los cables de conexión incluidos en el kit.
- Conexión a internet mediante WiFi en el punto de instalación.
- Un punto de luz a 1,5 metros del lugar donde vas a instalarlo.
- Multímetro
- Destornillador
- Tijeras
- Grapadora de cables
Para conectar el Raixer Mini al telefonillo necesitarás:
- Un abrepuertas o cerradero eléctrico sin memoria.
- Fuente de alimentación 12V
- Cincel y martillo para cajear el marco de la puerta.
Preparación
¿El telefonillo suena?
Comprueba que el portero de la comunidad hace sonar el telefonillo de la vivienda donde instalas Raixer Mini.
¿El telefonillo abre?
Comprueba que tu telefonillo abre la puerta del portal cuando pulsas el botón de abrir.
¿El cable llega bien?
Comprueba que el cable microUSB llega bien al enchufe desde el punto donde vayas a instalar Raixer Mini.
Conectando Raixer Mini a internet
- Enchufa el adaptador a la toma de corriente.
- Conecta el cable micro USB al dispositivo Raixer. La luz parpadeará en azul. Si no, pulsa el botón inferior izquierdo del dispositivo con un bolígrafo.
- Instala la app de Raixer en tu móvil.
- Abre la app y pulsa en “Agregar”.
- Sal de la app y elige la nueva red wifi que ha creado Raixer en los ajustes de tu móvil. Se llamará Raixer-XXXX.
- Vuelve a la app de Raixer y pulsa “Empezar configuración”. Elige la red wifi de la vivienda, introduce la contraseña y pulsa en “Conectar”.
- La luz de Raixer parpadeará pausadamente en azul turquesa. ¡El dispositivo está conectado a internet!
Conectando Raixer Mini al telefonillo
- Raixer Mini tiene cinco salidas en cada lateral. Cada bahía (P1, P2) son independientes, con lo que podrás utilizarlas para operar dos puertas diferentes. Aquí tienes un esquema de conexiones.
- Pin 1: GND, tierra o masa
- Pin 2: Sensor
- Pin 3: NO o normalmente abierto
- Pin 4: COM o común
- Pin 5: NC o normalmente cerrado
- Usa los pines 1 y 2 de Raixer Mini para detectar la variación de tensión que se produce en el telefonillo cuando llaman al timbre.
- Usa los pines 3 y 4 de Raixer Mini para cerrar el circuito y pulsar el botón del telefonillo.
- Si vas a conectarlo también al abrepuertas eléctrico, usa los pines 3 y 4 del lado que quede libre para cerrar el circuito del abrepuertas eléctric.
- Abre la tapa del telefonillo y localiza la regleta de conexiones. En la foto de abajo, verás una regleta de color verde, con unos números y letras encima de cada conector.
- Deberás identificar en esa regleta qué salidas se corresponden con las del botón de abrir, la tierra o masa y el timbre o sensor. Puedes consultar si tu telefonillo está en estas tablas. Si lo está, te ahorrarás este paso y puedes saltar directamente a “Conectando Raixer Mini a internet”.
- Si no, ¡no significa que tu telefonillo no sea compatible! Simplemente, necesitarás un multímetro para localizarlas. Te lo contamos a continuación.
Encontrar la salida a GND
- Conecta el multímetro y activa el modo para medir tensión continua.
- Conecta el cable negro al terminal COM del multímetro y el cable rojo al VΩmA
- Prueba todas las combinaciones posibles entre los terminales de la regleta del telefonillo hasta que el multímetro muestre la mayor tensión positiva.
- Si la tensión es negativa, invierte la conexión de los cables: conecta el rojo donde el negro y el negro donde el rojo.
- Conecta la salida GND de Raixer Mini al terminal donde está conectado el cable negro del multímetro
Encontrar la salida a Sensor
- Continúa con el modo medir tensión continua en el multímetro y no desconectes el cable negro.
- Conecta el cable rojo del multímetro a cada uno de los terminales del telefonillo. Mostrará una tensión constante. Si cuando se pulsa el botón del timbre, el diferencial de tensión varía notablemente, esa es el terminal de sensor.
Puedes conectar la salida 2 del dispositivo Raixer a un terminal cualquiera, bajar al telefonillo con tu teléfono móvil y comprobar en la pantalla de configuración de dispositivo de la app de Raixer la variación de tensión cuando pulsas el timbre. Si la variación es notable, habrás encontrado el terminal al que conectar la salida 2 del dispositivo Raixer.
Encontrar las salidas a NO y COM
El objetivo de estos pasos es puentear el botón de abrir de tu telefonillo. Con esto conseguirás que la pulsación para abrir se lleva a cabo tanto en el telefonillo como en Raixer Mini.
- Conecta el multímetro y activa el modo tester o pitido y junta los cables negro y rojo, si el multímetro pita, entonces funciona correctamente.
- Localiza los terminales de la regleta del telefonillo que corresponden con las placas del botón de apertura.
- Sitúa el cable rojo o negro en uno de los terminales del telefonillo y prueba en el resto de placas hasta que el multímetro pite. Repite este paso con el otro terminal.
- Comprueba que esos dos terminales son correctas: conecta los cables del multímetro a esas dos placas y pulsa el botón de apertura.
- Si el multímetro pita, la conexión será correcta.
- Si el multímetro no pita, repite el paso anterior hasta localizar las placas correctas
- Conecta las salidas NO y COM de Raixer Mini a las dos placas. El orden de conexión no importa.
Conectando Raixer Mini al abrepuertas o cerradero eléctrico
- Cajea el marco de la puerta para embutir el abrepuertas eléctrico.
- Conecta los cables del abrepuertas eléctrico a la fuente de alimentación, según las especificaciones eléctricas de estas piezas.
- Conecta el abrepuertas eléctrico a las salidas NO y COM de Raixer Mini.
Calibrando Raixer Mini para Auto Access
Calibrar correctamente Raixer Mini es necesario si quieres utilizar la función Auto Access o timbrar para abrir el portal. La calibración consiste en hacer saber al dispositivo:
- Cuál es la tensión existente en el telefonillo cuando nadie está llamando al timbre.
- Cuál es la tensión cuando llaman al timbre.
No te preocupes si no sabes qué son los amperios o los voltios. La autocalibración te guiará paso a paso para que puedas configurarlo correctamente.
- Pulsa sobre el Raixer Mini que quieres auto calibrar.
- Ve a Ajustes > Puertas > Editar, pulsa sobre la puerta que utilices para Auto Access, normalmente, será la puerta de la calle. Confirma.
- Asegúrate de que el puerto que estás configurando es, efectivamente, al que está conectado Raixer Mini. En la pantalla de Conecta tu puerta verás un esquema del dispositivo y una flecha indicando el puerto. Deben coincidir.
- Pulsa sobre el botón de Auto Calibrar y sigue las indicaciones de la app.
